প্রযুক্তিগত স্পেসিফিকেশন (শুধুমাত্র রেফারেন্সের জন্য ছবি)

1, একতরফা জলবাহী uncoiler
ফাংশন	এই ইউনিটের কাজ হল স্টিলের স্ট্রিপের সম্পূর্ণ কুণ্ডলী ভেঙে ফেলা এবং তৈরি মেশিনের জন্য প্রয়োজনীয় কাঁচামাল সরবরাহ করা।

লোড হচ্ছে ওজন	সর্বোচ্চ 8.0 টন/পাশে
শঙ্কু মাথা	একক শঙ্কু মাথা

শঙ্কু গঠনের ধরন	স্লাইডারের সংমিশ্রণ, বলিষ্ঠ এবং স্থিতিশীল

প্রসারিত প্রকার	হাইড্রোলিক প্রসারণ

শঙ্কু মাথা উপাদান	স্পিন্ডল: 42CrMo, ফোরজিং, সামগ্রিক টেম্পারিং;
	আর্ক প্লেট: 45# সামগ্রিক টেম্পারিং
	ওয়েজ স্লাইডার: 45# স্টিল টেম্পারড
ব্রেক টাইপ	বায়ুসংক্রান্ত প্রকার

উপাদান ব্লকিং ডিভাইস	ম্যানুয়াল মোড

2 、 শিয়ারিং এবং বাট-ওয়েল্ডার


ফাংশন	এর কাজ হল মাথা এবং দুটি ভিন্ন স্ট্রিপের শেষ অংশ ছেঁড়া এবং সারিবদ্ধ করা, অনিয়মিত অংশগুলি কেটে ফেলা এবং দুটি স্ট্রিপকে একসাথে ঢালাই করা যাতে লাইনটি ক্রমাগত কাজ করতে পারে।

শিয়ারিং টাইপ	হাইড্রোলিক শিয়ারিং, উপাদান: Cr12MoV

ক্ল্যাম্পিং টাইপ	হাইড্রোলিক ক্ল্যাম্পিং

ঢালাই প্রকার	TIG স্বয়ংক্রিয় ঢালাই

3.2 、 অনুভূমিক সঞ্চয়কারী
3.2 、 অনুভূমিক সঞ্চয়কারী
ফাংশন	এটি মেশিন ক্রমাগত চালানো নিশ্চিত করতে যথেষ্ট ইস্পাত স্ট্রিপ জমা করার জন্য ব্যবহৃত হয়
ফাংশন
বাইরের আকার	ও.ডি. 5.0 মি
খাওয়ানো মোটর	18.5 কিলোওয়াট (ভেরিয়েবল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ সহ এসি মোটর)
স্টোরেজ মোটর	22 KW (ভেরিয়েবল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ সহ AC মোটর)
খাওয়ানোর গতি	MAX200মি/মিনিট
স্টোরেজ ক্ষমতা	500-1000 মি

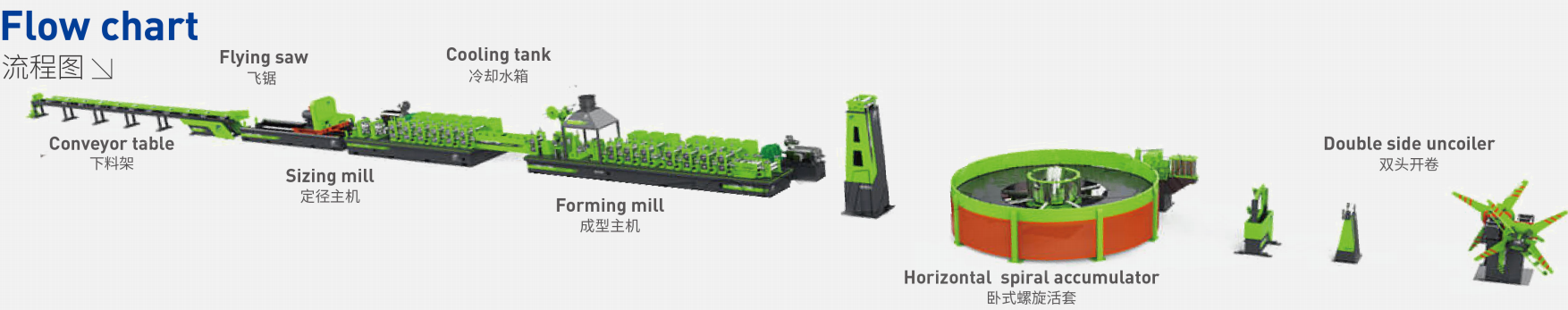

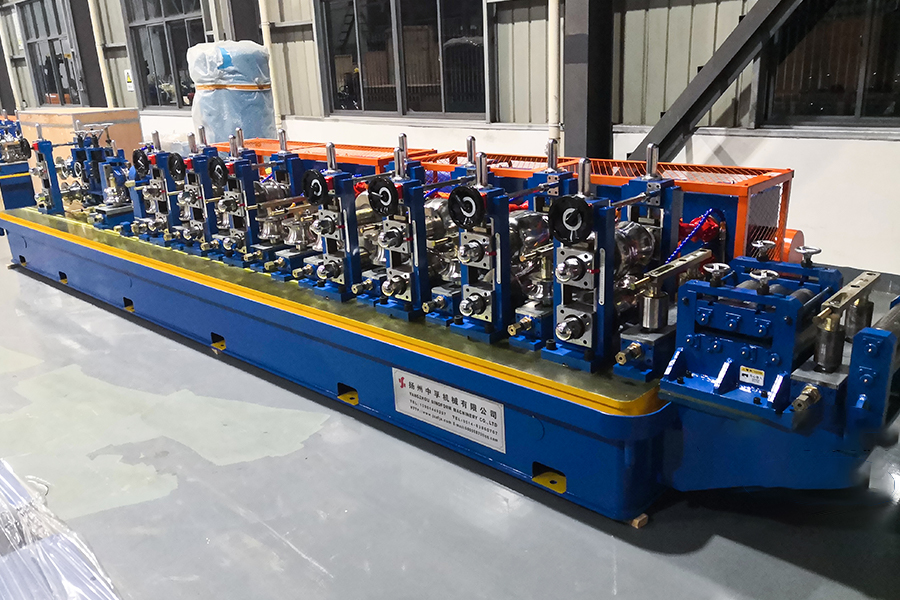

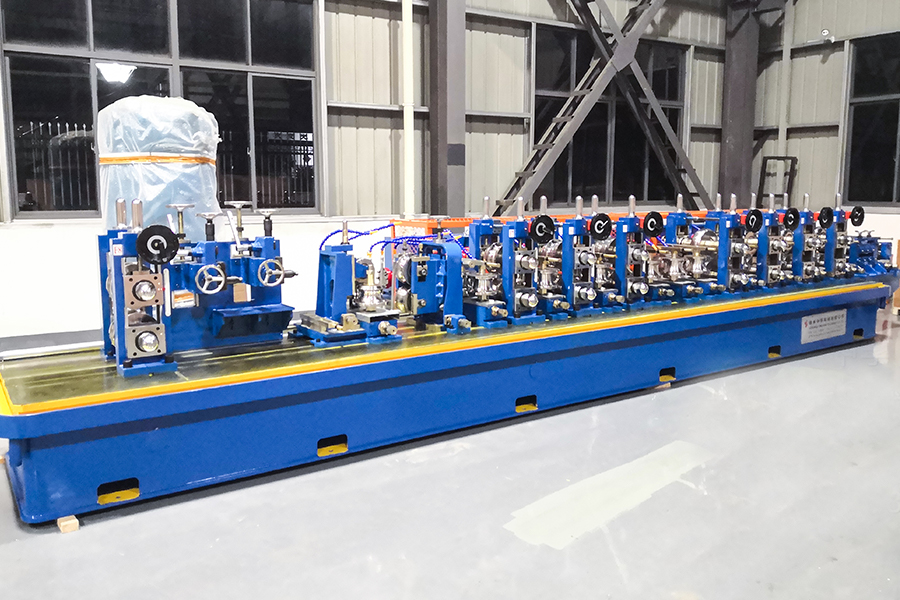

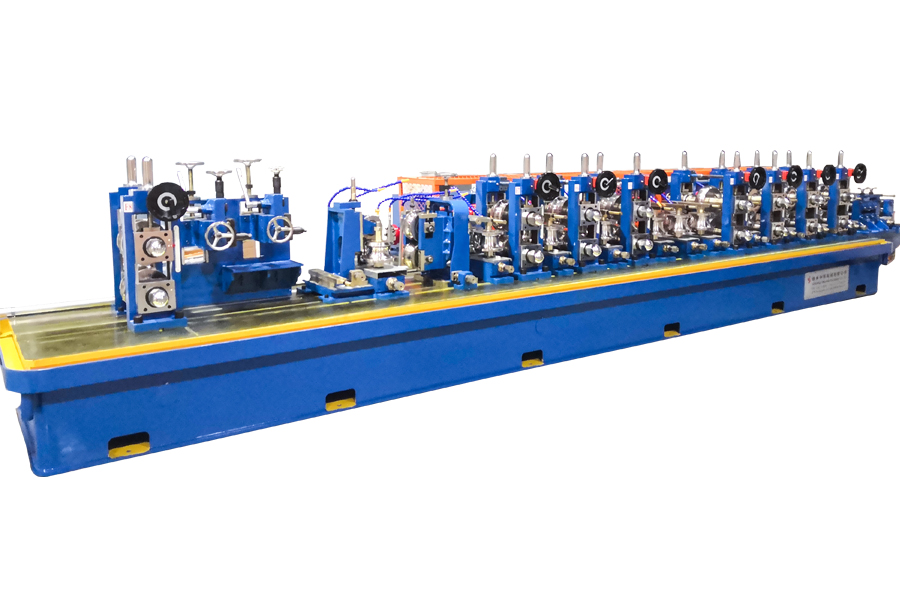

2. প্রধান মেশিন গঠন এবং আকার (সাতটি সামনে এবং পাঁচটি পিছনে, বিভক্ত বিছানা) প্রধান মেশিন
ইউনিট বিন্যাস:
	গঠন:2 রোলার লেভেলিং→V→7 রোলার লেভেলিং→V→1 H→1 V→2 H→2V→3H →3V→4 H→4 V(A)→4 V(B)→4 V(C)→5 H→5 V→6H→6 V→7 H→7V

	গাইডিং এবং 2 বা 3 রোলার এক্সট্রুড → স্ক্র্যাপার → পলিশিং →ওয়াটার কুলিং

	সাইজিং:১ V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H →গতি পরিমাপ→ সোজা করা 1→ সোজা করা 2→ V

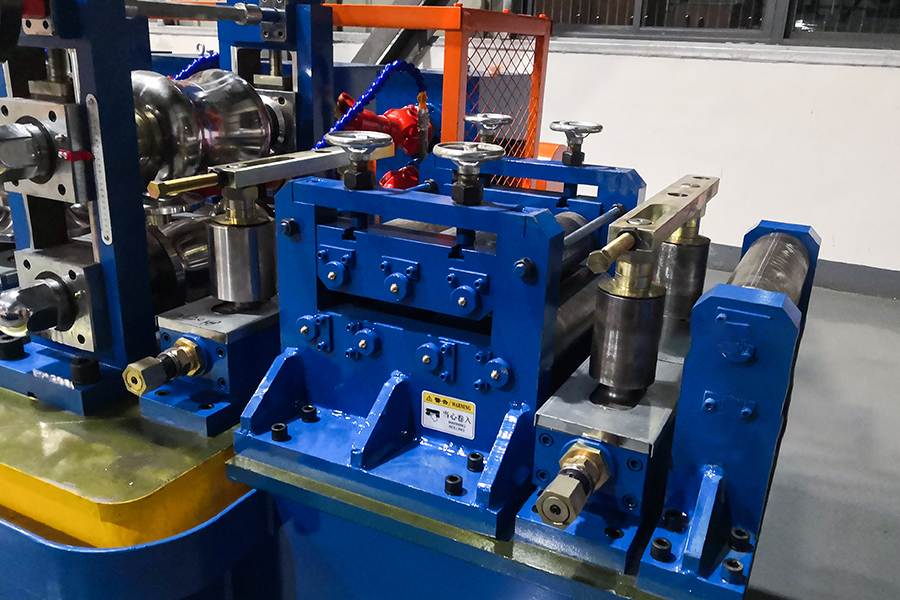

1 ） সমতলকরণ ডিভাইস
ফাংশন
	একটি 7-রোল সমতলকরণ যন্ত্রের সাথে অবিচ্ছিন্নভাবে তৈরি মেশিনে প্রবেশ করুন
গঠন
	1 রোল অ্যান্টি-জাম্পিং, 2 রোল গাইডিং উলম্ব, 7 রোল লেভেলিং GCr15, সারফেস হাই-ফ্রিকোয়েন্সি শেনিং ট্রিটমেন্ট।

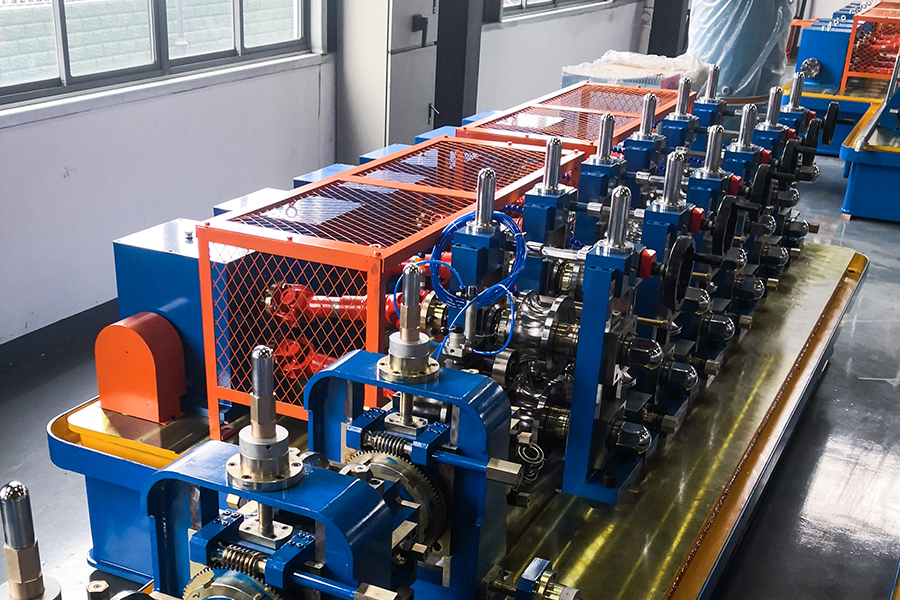

2 ） ফর্মিং মেশিন (বিভক্ত-প্রকার)

ফাংশন	এটি রোল গঠন করে স্টিলের স্ট্রিপগুলিকে ধীরে ধীরে টিউব ফাঁকা জায়গায় চেপে ঢালাই মেশিনে পাঠাতে পারে।

গঠন প্রকার	"W" গঠন, ডবল ব্যাসার্ধ গর্ত টাইপ

অনুভূমিক-রোল স্ট্যান্ড	7 দাঁড়ায়
উল্লম্ব-রোল স্ট্যান্ড	9 দাঁড়ায়
অনুভূমিক-রোল স্ট্যান্ড

পরিমাণ	7 সেট
গঠন
গঠন	ডাবল কলাম গ্যান্ট্রি ফ্রেম, পাশের রোল প্রতিস্থাপন করতে সক্ষম অপারেটিং শেষ ফ্রেম সহ
অনুভূমিক স্ট্যান্ডের উপাদান	যথার্থ-কাস্ট ইস্পাত অংশ
অনুভূমিক খাদ ব্যাস	Φ80 মিমি
অনুভূমিক খাদ উপাদান	42CrMo, স্বাভাবিক করা HB260~290, সারফেস হাই-ফ্রিকোয়েন্সি quenching HRC50~55
অনুভূমিক খাদ উপাদান	টেম্পারিং সারফেস quenching

উল্লম্ব-রোল স্ট্যান্ড
পরিমাণ	9 দাঁড়ায়
গঠন	ডাবল পিভট গঠন, জোরদার এবং টান প্লেট দিয়ে বেঁধে দেওয়া। রোলিং মিলটি বিয়ারিংয়ের মাধ্যমে রোলার শ্যাফ্টে একত্রিত হয়, যার ফলে রোলারগুলি পরিবর্তন করা সহজ হয়।

উল্লম্ব স্ট্যান্ড উপাদান	QT400 স্লাইডার একটি স্লট প্রকার (উচ্চ নির্ভুলতা, সহজে ক্ষতিগ্রস্ত হয় না)
উল্লম্ব খাদ ব্যাস	Φ50 মিমি
উল্লম্ব খাদ উপাদান	40Cr, স্বাভাবিক করা HB260~290, সারফেস হাই-ফ্রিকোয়েন্সি quenching HRC50~55
	টেম্পারিং সারফেস quenching
রোলার সমন্বয় পদ্ধতি	দুটি রোলার শ্যাফ্টের কেন্দ্র এবং অবস্থান স্ক্রু হাতা সামঞ্জস্য করে সামঞ্জস্য করা হয় এবং সামঞ্জস্যকারী বাদামটি একটি তামার বাদাম; উল্লম্ব রোলারের উচ্চতা বাদাম সামঞ্জস্য করে সূক্ষ্ম সুর করা হয়।

গিয়ারবক্স
পরিমাণ	7 সেট
বক্স উপাদান	QT400
সংক্রমণ প্রকার	সর্পিল বেভেল গিয়ার ট্রান্সমিশন
সর্পিল বেভেল গিয়ার উপাদান
সর্পিল বেভেল গিয়ার উপাদান	20CrMnTi Forging, দাঁত পৃষ্ঠ quenching চিকিত্সা
গিয়ার খাদ উপাদান	40Cr, স্বাভাবিক করা HB260~290, সারফেস হাই-ফ্রিকোয়েন্সি quenching HRC50~55
গিয়ার খাদ উপাদান	টেম্পারিং সারফেস quenching

৩) ঢালাই বিভাগ
① পথপ্রদর্শক
ফাংশন	ওয়েল্ড সীমকে গাইড করুন, ঢালাইয়ের সময় এক্সট্রুশন রোলার ওয়েল্ডিং অবস্থানে ওয়েল্ড সীম সঠিকভাবে পরিচালিত হতে পারে তা নিশ্চিত করতে ওয়েল্ডিং V-কোণ সামঞ্জস্য করুন
গঠন	2-রোল টাইপ, অনুভূমিকভাবে এবং উল্লম্বভাবে সামঞ্জস্যযোগ্য, এবং একটি নির্দিষ্ট কোণে ঘোরাতে পারে। অনুভূমিক এবং উল্লম্ব সমন্বয় স্ক্রু রড ব্যবহার করে করা হয়, যখন ফ্রেম ঘূর্ণন সমন্বয় কৃমি গিয়ার ব্যবহার করে করা হয়।
গঠন
খাদ উপাদান	40Cr, স্বাভাবিক করা HB260~290, সারফেস হাই-ফ্রিকোয়েন্সি quenching HRC50~55
খাদ উপাদান	টেম্পারিং সারফেস quenching
② স্কুইজিং ডিভাইস (দুই বা তিন রোলার টাইপ SQ)
ফাংশন	ঢালাই সীম বন্ধ করা হবে
গঠন	দুই বা তিনটি রোলার টাইপ SQ, ডাবল পিভট গঠন, পুল প্লেটের সাথে বেঁধে রাখা শক্তিশালী
খাদ উপাদান	40Cr, স্বাভাবিক করা HB260~290, সারফেস হাই-ফ্রিকোয়েন্সি quenching HRC50~55
খাদ উপাদান	টেম্পারিং সারফেস quenching
③ স্ক্র্যাপার
ফাংশন	বাইরের ঢালাই পুঁতি অপসারণ করতে একটি স্ক্র্যাপার ছুরি ব্যবহার করুন, ঢালাই সীম মসৃণ এবং পরিষ্কার হবে।
গঠন	স্ক্র্যাপারের 2 সেট; স্ক্র্যাপারটি উপরে, নীচে এবং অনুভূমিকভাবে সামঞ্জস্য করা যেতে পারে এবং এর একটি দ্রুত উত্তোলন ফাংশন রয়েছে। ব্লেড ধারকের নীচে একটি প্যালেট বা রোলার দেওয়া হয়।
④ পলিশিং
ফাংশন	ইস্পাত পাইপ স্থিতিশীল করা এবং বহিরাগত burrs এবং অসম অংশ সমতল করা
খাদ উপাদান	40Cr, স্বাভাবিক করা HB260~290, সারফেস হাই-ফ্রিকোয়েন্সি quenching HRC50~55Tempering Surface quenching
4) কুলিং ট্যাংক
ফাংশন	টিউব ফাঁকা যথেষ্ট ঠান্ডা হচ্ছে তা নিশ্চিত করতে একটি জলের ট্যাঙ্ক স্প্রে করার ধরন গ্রহণ করুন।
ফাংশন
গঠন	বক্স-টাইপ ঢালাই কাঠামো, উপরের জলের পাইপ একটি স্প্রে আকারে তৈরি করা হয় যাতে ইস্পাত পাইপ স্প্রে এবং ঠান্ডা হয়।
গঠন

৫) সাইজিং মেশিন (6টি অনুভূমিক, 6টি উল্লম্ব 2 সেট তুর্কি সোজা করার)
ফাংশন
ফাংশন	ফোর-রোল টাইপ পুশিং স্কয়ার ডিভাইসের কাজ হল অনলাইনে স্পষ্টতা-আকৃতির ইস্পাত পাইপটিকে একটি বর্গাকার ব্যবধানের পাইপে বিকৃত করা এবং আদর্শ জ্যামিতিক মাত্রা এবং সমতলতা অর্জনের জন্য এটিকে মোটামুটি সোজা করা।
① অনুভূমিক স্ট্যান্ড	6 সেট, একটি মেশিন গঠনের মতই
② উল্লম্ব-রোল স্ট্যান্ড	6 সেট, একটি মেশিন গঠনের মতই

3） সোজা করার যন্ত্র তুর্কি মাথা সোজা করার 2 সেট (শেষ তুর্কি দেখুন - উপরে মাথা)
স্ট্রেটেনিং ডিভাইসের ধরন
	তুর্কি - মাথা, 360° ঘোরানো যায়
গঠন
	2/4 - রোল ফ্রেম, রোলিং রোলগুলি একই পৃষ্ঠে বিতরণ করা, অনুভূমিকভাবে এবং উল্লম্বভাবে সামঞ্জস্যযোগ্য এবং একটি নির্দিষ্ট কোণে ঘোরাতে সক্ষম। অনুভূমিক এবং উল্লম্ব সমন্বয় স্ক্রু রড ব্যবহার করে করা হয়, যখন ফ্রেম ঘূর্ণন সমন্বয় কৃমি গিয়ার ব্যবহার করে করা হয়।
খাদ ব্যাস	Φ40 মিমি
খাদ উপাদান	40Cr, স্বাভাবিক করা HB260~290, সারফেস হাই-ফ্রিকোয়েন্সি quenching HRC50~55
	টেম্পারিং সারফেস quenching

6) প্রধান চালিত ডিভাইস
ড্রাইভ ওয়ে
ড্রাইভ ওয়ে	মোটর→রিডুসার→গিয়ার বক্স→ইউনিভার্সাল শ্যাফট→অনুভূমিক শ্যাফট
প্রধান মোটর মডেল, শক্তি	132KW কম গতি ডিসি মোটর ,২ সেট ；
হ্রাসকারী	ZLY250 2 সেট ；
গিয়ারবক্স	গঠন অংশ 7 সেট ； সাইজিং অংশ 6 সেট

	সর্পিল ছাতা গিয়ার ট্রান্সমিশন বক্স, উচ্চ লোড-ভারবহন ক্ষমতা, উচ্চ সংক্রমণ দক্ষতা এবং দীর্ঘ পরিষেবা জীবন।
	সর্পিল ছাতা গিয়ার উপাদান: 20CrMnTi, টেম্পারিং সারফেস quenching। কার্বারাইজড লেয়ারের গভীরতা 1.1~1.5 মিমি, পৃষ্ঠ নিরোধক কঠোরতা HRC55～60।

5 、 বেলন
রোল	উপাদান: Cr12, তাপ চিকিত্সা কঠোরতা: HRC58-62। কীওয়ে ওয়্যার কাটিং এবং সিএনসি মেশিনিং হোল আকৃতির নির্ভুলতা এবং কাজের পৃষ্ঠের পলিশিং নিশ্চিত করে।
রোল এক্সট্রুড	উপাদান ： H13 ， তাপ চিকিত্সা কঠোরতা: HRC50-53. কীওয়ে ওয়্যার কাটিং, প্রোফাইল সিএনসি লেদ এবং ওয়ার্কিং সারফেস পলিশিং।
রোলer pad	উপাদান ： 45# ইস্পাত।

6.1 、 গরম কাটা করাত গ্রাহকরা 6.1 বা 6.2 বেছে নিতে পারেন
গঠন	PLC, সাধারণ করাত ফলক কাটা
（1） সর্বোচ্চ কাটিয়া ব্যাস	Φ76 মিমি (60*60)
（2） সর্বোচ্চ কাটিয়া বেধ	Δ3.5 মিমি
（3） কাটা দৈর্ঘ্য এবং নির্ভুলতা	L=3～8m,≤±3 মিমি
(4) ড্রাইভের ধরন	বায়ুসংক্রান্ত করাত উত্তোলন এবং কমানো (মাথা বড় করা এবং চাঙ্গা করা দেখেছি)
（5） করাত ব্লেডের আকার	Φ700mm×Φ80mm×4.0/5.0mm
(6) ড্রাইভিং মোটর	30 KW এসি মোটর
(7) কাটিং মোটর	37 KW এসি মোটর
(8) বাতা	এয়ার ক্ল্যাম্প

6.2 、 কোল্ড কাটিং করাত
গঠন	মোশন কন্ট্রোলার কন্ট্রোল, এইচএসএস হাই-স্পিড স্টিল / TCTAlloy দেখেছি ব্লেড কাটা
（ 1 ), সর্বোচ্চ কাটিয়া ব্যাস	Φ76 মিমি
（ 2 ), সর্বোচ্চ কাটিয়া বেধ	Δ3.5 মিমি
（ 3 ), দৈর্ঘ্য এবং নির্ভুলতা কাটা	L=4～8m,≤±2 মিমি
（ 4 ), ড্রাইভের ধরন	সার্ভো মোটর/বল স্ক্রু/লিনিয়ার গাইড
（ 5 ), করাত ফলকের আকার	Φ450 মিমি-এইচএসএস উচ্চ গতির ইস্পাত
（ 6 ), ড্রাইভিং মোটর	15 কিলোওয়াট ইয়াসকাওয়া সার্ভো মোটর
（ 7 ), কাটা মোটর	18.5 কিলোওয়াট এসি মোটর
（ 8 ） খাওয়ানো মোটর	2.9 কিলোওয়াট ইয়াসকাওয়া সার্ভো মোটর
（ 9 ), কাটার গতি	20-70 মি/মিনিট

7 、 পরিবাহক টেবিল
ফাংশন
ফাংশন	ফাংশন হল নির্দিষ্ট দৈর্ঘ্যে কাটা ইস্পাত পাইপগুলির পৃথকীকরণকে ত্বরান্বিত করা এবং সেগুলিকে প্যাকেজিং এলাকায় পরিবহন করা।
ট্রান্সমিশন মোটর	3 কিলোওয়াট
ট্রান্সমিশন মোটর	পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ সহ এসি মোটর
পরিমাণ of feeding rollers	12 সেট
দৈর্ঘ্য	12 এম

8、300KW উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং মেশিন
ভূমিকা	ব্যাপক ইন্টারলকিং কন্ট্রোল এবং ফল্ট ডায়াগনসিস ফাংশনগুলি অর্জনের জন্য সম্পূর্ণ সরঞ্জামগুলি একটি PLC সিস্টেম দ্বারা নিয়ন্ত্রিত হয় এবং একটি LCD স্ক্রীনের মাধ্যমে সরঞ্জামগুলির অপারেটিং অবস্থা পর্যবেক্ষণ করা হয়

রচনা	সংশোধনকারী ক্যাবিনেট
	ইনভার্টার ক্যাবিনেট
	কুলিং ডিভাইস
	অপারেটিং টেবিল
	ট্রান্সফরমার
	ডিসি স্পিড অ্যাডজাস্টর

9 、 দস্তা স্প্রে মেশিন (গ্রাহক বিকল্প)
ওভারভিউ	তাপের উৎস হিসেবে তারের উভয় প্রান্তে আর্কটি জ্বলে, যার ফলে তারটি গলে যায়। একই সময়ে, সংকুচিত বায়ু গলিত তারকে গ্যাসের ফোঁটায় পরমাণু করে তোলে, যা পরে প্রি-ট্রিটেড ওয়ার্কপিসের পৃষ্ঠে উচ্চ গতিতে স্প্রে করা হয়। একটি সম্পূর্ণ আবরণ তৈরি করুন।

মেশিন মডেল	উৎপাদন পরিসীমা	প্রাচীর বেধ পরিসীমা	মিলিং গতি	উচ্চ ফ্রিকোয়েন্সি শক্তি
HG76	Φ25~ Φ90 মিমি	δ1.5~4.0 মিমি	20~90	300KW
HG76	□20×20~70×70	□δ≤3.5 মিমি	20~90	300KW

আইটেম	প্যারামিটার	মন্তব্য
খাওয়ানোর দিক	বাম বা ডান এন্ট্রি (গ্রাহকের কর্মশালার প্রক্রিয়া বিন্যাসের উপর নির্ভর করে)	সরঞ্জামের মুখোমুখি, কাঁচামাল প্রবেশের দিক

সরঞ্জামের মোট শক্তি	প্রায় 720KW (প্রধান মেশিন 264KW উচ্চ ফ্রিকোয়েন্সি300KW সহায়ক মেশিন150KW)

পাওয়ার সাপ্লাই ভোল্টেজ স্ট্যান্ডার্ড	380V/50HZ; তিন-ফেজ চার-তারের সিস্টেম	কম ভোল্টেজ বিতরণ ক্যাবিনেট, তারের, গ্রাহক স্ব-প্রদান করা হয়

সরঞ্জাম এলাকা আচ্ছাদিত	L55-65M×W 4.5M	সরঞ্জাম বিন্যাস অনুযায়ী

উচ্চ-ফ্রিকোয়েন্সি ঢালাই মেশিন এলাকা আচ্ছাদিত করা হয়	L6M×W 3M×H 2.8M

জল সরবরাহ (পুনর্ব্যবহারযোগ্য)	একটি কুলিং পুল: 30m³; উচ্চ চাপ পাম্প এক সেট. বিকল্পভাবে, সরবরাহকারী ক্রেতাকে কারখানার অঙ্কন সরবরাহ করতে পারে এবং অঙ্কনের উপর ভিত্তি করে একটি জলপথের বিন্যাস পরিকল্পনা তৈরি করতে পারে।	গ্রাহক একটি জল পুল, জল পাম্প, নদীর গভীরতানির্ণয় সিস্টেম, এবং কুলিং টাওয়ার স্ব-প্রদান করে

বায়ু সরবরাহ	এয়ার কম্প্রেসার: সাধারণ ইস্পাত পাইপের জন্য একটি সেট 1.6m³; যদি গ্যালভানাইজড পাইপের প্রয়োজন হয় 3.5m³	গ্রাহক স্ব-প্রদান করে একটি এয়ার কম্প্রেসার, এয়ার স্টোরেজ ট্যাঙ্ক এবং পাইপলাইন

উত্তোলন সরঞ্জাম	এয়ারক্রেন 5~10টন: দুই সেট	গ্রাহক স্ব-প্রদান করে
সাধারণ ভোগ্য অংশ	(1) স্ক্র্যাপার ছুরি
	(2) ফলক দেখেছি
	(৩) ফেরাইট
	（4） আনয়ন কয়েল (কপার টিউব, ইনসুলেটেড টিউব)
